案例介绍

本案例为2板模冷流道潜水进胶滑块结构精密模具的全3D设计完整解决方案，采用2板模结构、冷流道系统、潜水进胶和滑块结构，适用于对产品外观和精度有高要求的精密注塑产品，确保模具运行稳定，产品质量优异。

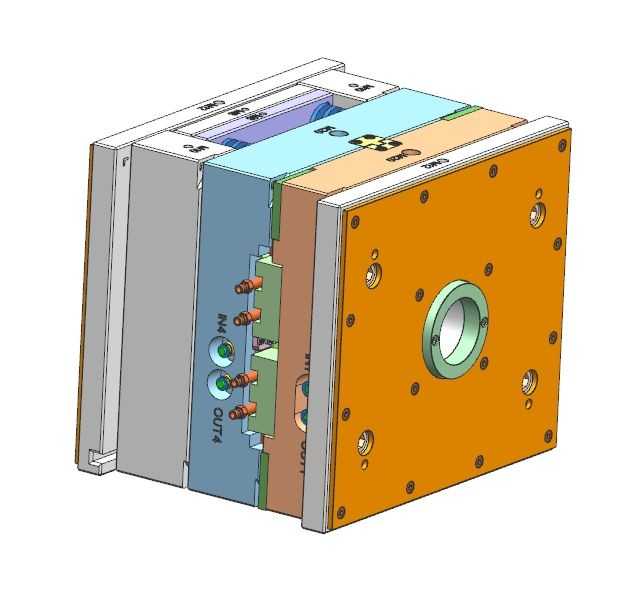

展示2板模冷流道潜水进胶滑块结构精密模具的整体结构设计，包括模架、滑块系统、顶出系统、冷却系统等关键部件。

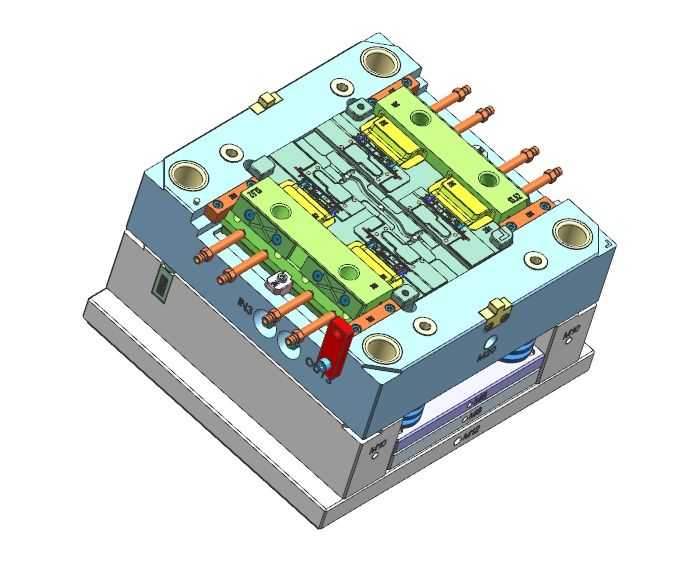

展示2板模模具后模（动模）内部结构，包括顶出系统、冷却水路、滑块机构等关键部件。

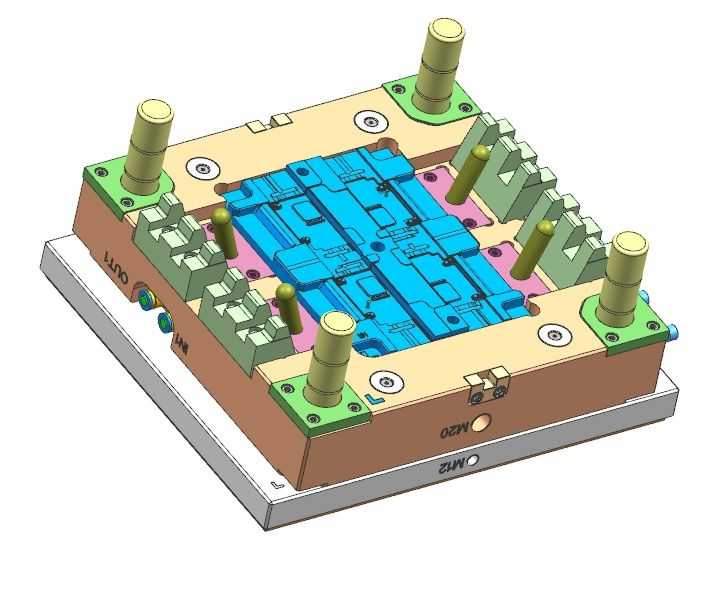

展示2板模模具前模（定模）内部结构，包括潜水进胶系统、冷却水路、排气系统等关键设计。

项目	参数
模具类型	2板模冷流道潜水进胶滑块结构精密模具
模架结构	2板模结构
进胶方式	潜水进胶
流道系统	冷流道系统
设计方式	全3D模具设计
应用领域	精密电子零件、仪器仪表外壳、医疗设备零件、汽车精密零件、工业设备配件等

采用2板模结构，模具结构简单，开合模行程短，生产效率高，维护方便，适用于大批量生产。

采用潜水进胶方式，浇口位于产品侧面或隐蔽位置，产品表面无浇口痕迹，提高产品外观质量。

采用精密滑块结构，实现复杂倒扣结构的顺利脱模，确保模具运行稳定，产品尺寸精度高。

我们提供完整的技术文档包，包括：3D模型文件、2D工程图、BOM物料清单、加工工艺指导书、装配说明书、模具调试参数等，确保模具制造过程顺利。
