本页面展示注塑模具镶件2D加工图的完整设计案例。注塑模具镶件（入子）2D加工图是指导镶件精密加工、检测与装配的核心技术文档，作为模具零件制造的直接依据，需完整呈现镶件的几何形状、尺寸公差、表面质量、热处理要求及装配关系，是保障模具精度、延长模具寿命的关键技术资料。
镶件功能与重要性
- •提高模具强度：在型腔、型芯关键受力部位采用高强度合金镶件，提升模具整体刚性与抗疲劳性
- •增强耐磨性：易磨损的成型面、导向面采用S136/H13等耐磨钢材镶件，模具寿命提升3-5倍
- •便于更换维修：易损部位模块化镶件设计，损坏后快速更换，降低停机维修成本80%以上
- •优化加工工艺：复杂型腔拆分为组合式镶件，降低CNC加工难度，提升加工精度与效率
设计图纸展示
1. 公模入子（镶件）2D加工图
包含完整尺寸链标注、基准体系定义、形位公差、表面粗糙度、加工工艺路线，确保加工精度≤0.005mm。

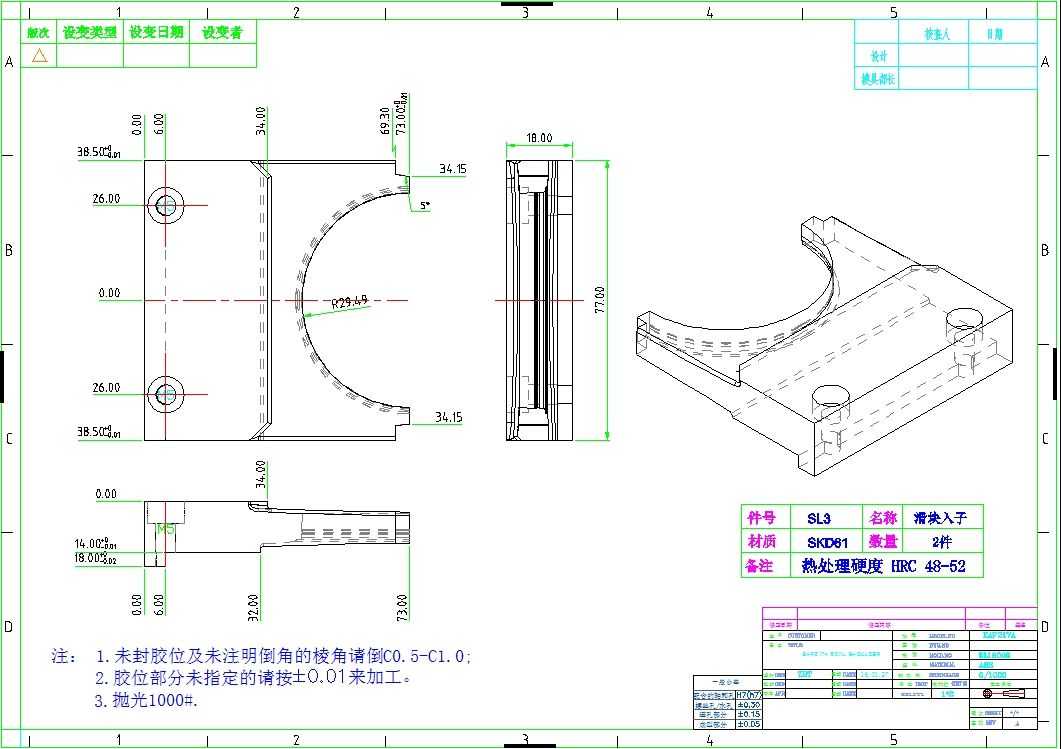

2. 滑块入子（镶件）2D加工图
明确导向配合公差、斜导柱角度、热处理硬度、装配基准与脱模斜度，保障滑块运动顺畅。
2D加工图技术规范
| 图纸要素 |
技术要求 |
标准规范 |
| 尺寸标注 |
完整尺寸链，基准统一（3-2-1原则），公差标注清晰 |
企业标准/客户技术协议 |
| 公差要求 |
配合公差±0.01mm，定位公差±0.005mm，形位公差≤0.008mm |
| 表面粗糙度 |
配合面Ra0.8μm，成型面Ra0.4μm，非配合面Ra3.2μm |
| 热处理要求 |
HRC48-52，真空淬火+深冷处理，回火次数≥2次 |
| 材料标注 |
NAK80、S136、H13 等模具专用钢材 |
| 技术要求说明 |
去毛刺、尖角倒角、防锈油喷涂、激光打标标识 |
设计标准与规范
图纸标注规范
几何公差、尺寸基准、表面粗糙度清晰规范，加工检测无歧义。
加工工艺指导
明确加工工序、检测节点、工装要求，支持车间标准化生产。
专业设计服务
如果您正在寻找专业的模具2D加工图设计支持，苏州中正通模具设计团队拥有10年以上精密模具服务经验，精通HASCO、DME、MISUMI等国际设计标准，可提供从镶件零件图、公模入子到滑块入子等全流程加工图设计服务。我们严格把控公差、尺寸与工艺细节，确保加工精准、装配顺畅、模具寿命长久。
服务优势
- 专业化注塑模具镶件零件图设计经验
- 严格遵循国际设计标准（HASCO / DME / MISUMI）
- 完善的尺寸公差标注规范
- 专业的加工工艺指导与技术支持
