一、应用特点与技术优势

三板模点浇口系统因其独特的浇口设计，具有以下显著优势：

• 浇口自动分离：通过模具的三次分型动作实现浇口自动切断，避免人工修剪带来的外观缺陷风险。
• 表面无痕迹：浇口残留小，产品表面质量高，适用于外观要求严格的透明件、电子产品外壳等。
• 适应薄壁产品：点浇口尺寸小、冷凝快，特别适合薄壁、高精度产品的注塑成型。
• 自动化生产：实现全自动生产，减少人工干预，提高生产效率。

二、设计注意事项与限制

在使用三板模小水口设计时，需注意以下关键限制因素：

• 不适用厚壁产品：点浇口固化速度快，不适用于需要长时间补压的厚壁制品。
• 补料困难：浇口尺寸小，对需要多次补料的厚壁产品可能造成填充不足或缩痕。
• 模具结构复杂：三板模结构相对复杂，制造成本和维护成本较高。
• 排气要求高：需特别注意模具排气设计，避免因排气不良导致的产品缺陷。

三、结构匹配与关键技术

三板模的脱料板等结构需与点浇口完美配合，确保开模时能顺利断开浇口，具体包括：

• 脱料板运动行程精确设计
• 浇口套与流道板配合精度
• 开模顺序的精确控制
• 浇口自动切断机构可靠性

四、典型应用案例分析

1. 使用三板模小水口的产品实例

透明塑料件、手机外壳、电子产品装饰件等高外观要求产品。

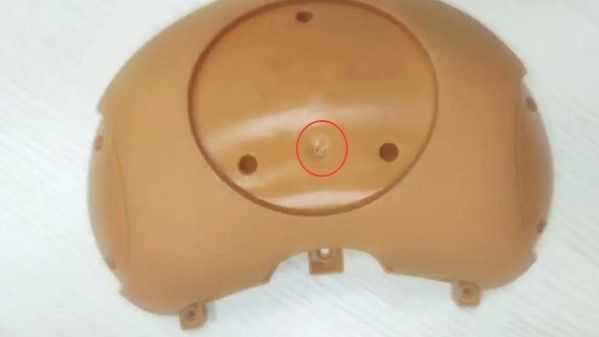

图1：三板模小水口典型应用产品实例

2. 三板模小水口结构3D设计示例

展示三板模的整体结构设计和浇口系统布局。

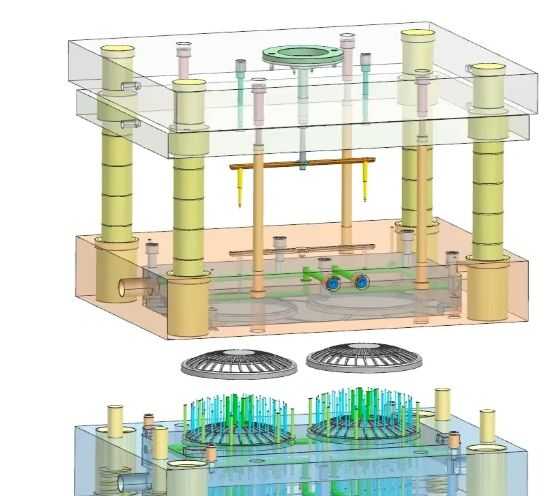

图2：三板模小水口3D结构设计图

3. 中间浇口套（灌嘴）标准设计

中间浇口套是三板模的关键部件，其设计直接影响注塑质量和模具寿命。

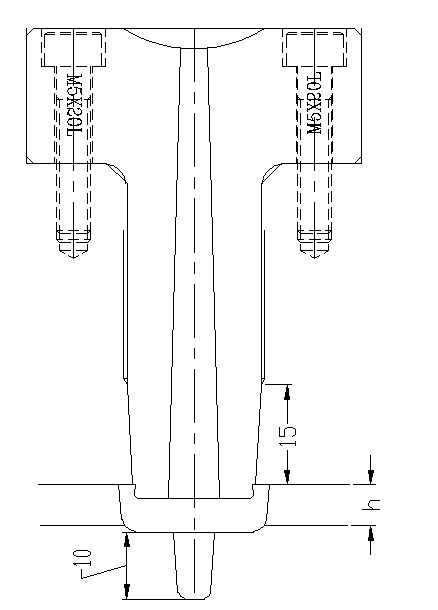

图3：中间浇口套设计详图

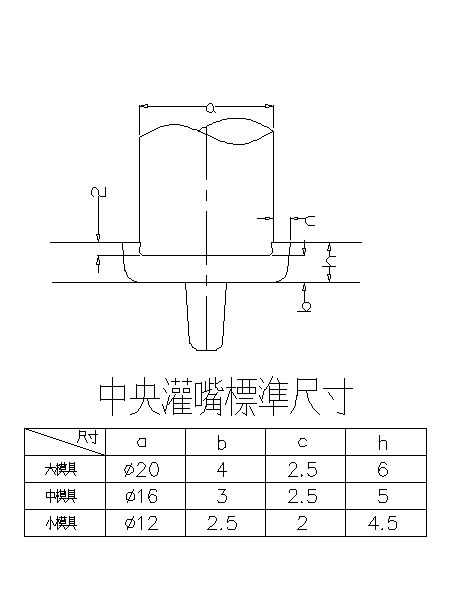

图4：浇口套标准尺寸图

4. 梯形流道优化设计

梯形流道设计确保塑料熔体平稳流动，减少压力损失。

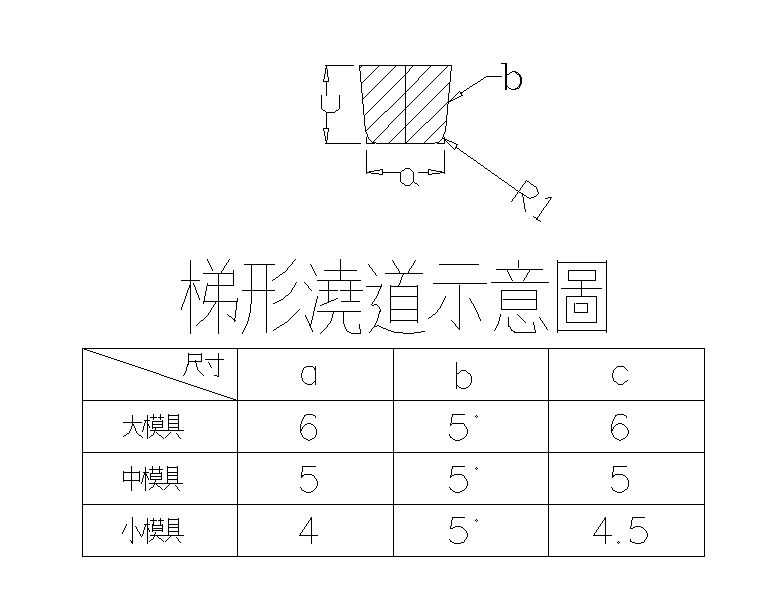

图5：梯形流道设计示意图

5. 点浇口详细设计规范

点浇口尺寸、角度和位置对产品质量有直接影响。

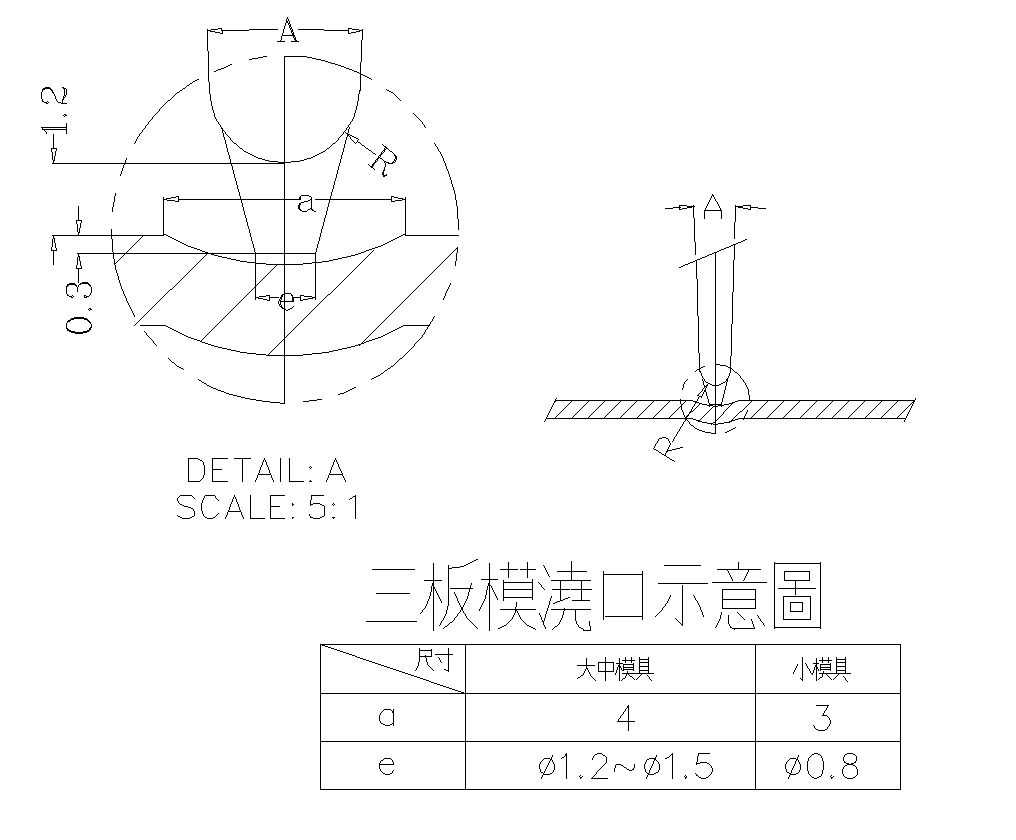

图6：点浇口详细设计图
